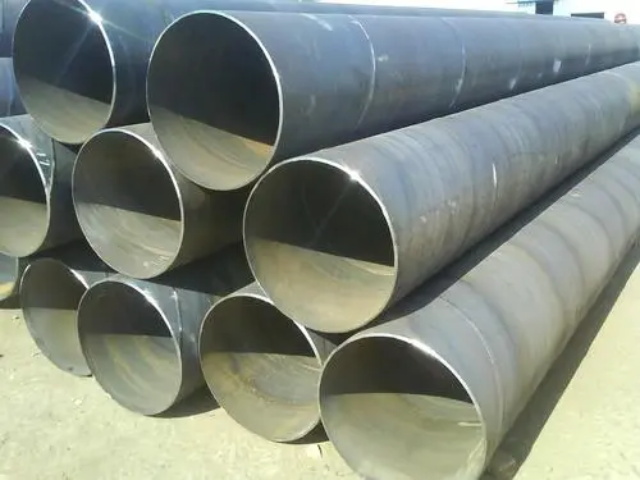

華岐螺旋管的生產工藝流程融合了先進設備與精密工藝，嚴格遵循GB/T 97112017《石油天然氣工業管線輸送系統用鋼管》等國際標準，確保產品在承壓、耐腐蝕等關鍵性能上達到行業領先水平。以下是其核心生產流程及技術細節：

　　一、原材料預處理

　　1.帶鋼卷質檢

　　采用Q235B、Q355B等優質熱軋帶鋼，通過光譜分析儀檢測化學成分，確保碳含量≤0.22%、硫磷含量≤0.035%。帶鋼表面需無裂紋、結疤等缺陷，粗糙度Ra≤6.3μm，以保證后續焊接質量。

　　2.矯平與剪邊

　　利用12輥精密矯平機消除帶鋼卷應力，直線度誤差控制在1.5mm/m以內。通過飛剪切除邊緣毛刺，使帶鋼寬度公差≤±0.5mm，為螺旋成型提供精準坯料。

　　3.預彎邊處理

　　采用三輥預彎機對帶鋼邊緣進行預成型，彎曲半徑控制在管徑的1.05倍，確保成型時焊縫間隙均勻，減少焊接缺陷。

　　二、螺旋成型與焊接

　　1.高精度成型

　　采用外控輥式成型技術，通過7組成型輥逐步將帶鋼卷制成螺旋管狀。成型過程中，管徑公差控制在±0.5%，橢圓度≤0.8%，錯邊量≤1.0mm。電接點壓力表實時監測輸送機壓力，確保帶鋼平穩輸送。

　　2.雙絲埋弧焊工藝

　　內焊與外焊：采用美國林肯DC1000電焊機，雙絲埋弧焊技術同步完成內外焊縫焊接。焊接電流8001200A，電壓3036V，焊接速度0.81.2m/min，形成熔深達35mm的焊縫。

　　焊縫間隙控制：激光測距儀實時監測焊縫間隙，確保間隙在0.51.5mm范圍內，避免因間隙過大導致未熔合或過小引發燒穿。

　　3.補焊與修磨

　　對帶鋼頭尾對接焊縫及螺旋焊縫交叉處(丁型接頭)，采用自動埋弧焊進行補焊，焊縫余高控制在0.52.5mm。焊縫表面通過砂帶機修磨，粗糙度Ra≤12.5μm。

　　三、焊縫檢測與質量控制

　　1.在線無損探傷

　　超聲波檢測：使用多通道超聲波探傷儀，檢測頻率25MHz，覆蓋焊縫及熱影響區，可發現≥0.8mm的裂紋、氣孔等缺陷，缺陷定位精度≤±2mm。

　　X射線檢測：對所有焊縫進行X射線實時成像檢測，靈敏度達到AB級(像質計靈敏度≤1.5%)，焊縫內部缺陷(如夾渣、未焊透)可通過計算機自動識別并標記。

　　2.靜水壓試驗

　　每根鋼管需承受525MPa的靜水壓試驗，穩壓時間≥10秒(DN≥508mm)。試驗壓力計算公式為：

　　\[

　　P = \frac{2St}{D}

　　\]

　　其中S取鋼材+小屈服強度的60%(Q235B為141MPa)，t為壁厚，D為外徑。試驗過程中通過壓力傳感器實時監測，確保無滲漏。

　　3.端部機械加工

　　采用數控車床對管端進行坡口加工，坡口角度30°±2.5°，鈍邊1.5±0.5mm，端面垂直度≤0.5mm，滿足API 5L標準對管端的連接要求。

　　四、表面處理與后加工

　　1.熱鍍鋅工藝(可選)

　　對于耐腐蝕要求高的場景，采用熱浸鍍鋅工藝：

　　預處理：鋼管經脫脂(NaOH濃度5080g/L)、酸洗(HCl濃度150200g/L)去除表面油污和鐵銹，活化處理后進入450480℃的鋅鍋。

　　鍍鋅層控制：鋅層附著量≥610g/㎡，平均厚度≥85μm，局部偏差≤10%。鹽霧試驗超3000小時無紅銹，適用于沿海、化工等嚴苛環境。

　　2.防腐涂層(可選)

　　提供3PE、FBE等防腐涂層選項：

　　3PE涂層：底層環氧粉末厚度≥100μm，中間膠黏劑層厚度170250μm，外層聚乙烯厚度2.53.7mm，抗沖擊強度≥5J，適用于埋地管線。

　　FBE涂層：采用靜電噴涂工藝，涂層厚度300500μm，附著力≥5MPa，耐陰極剝離性能(65℃，48h)≤8mm。

　　五、成品檢測與包裝

　　1.+終質量驗收

　　尺寸精度：外徑公差±0.5%，壁厚公差±10%，長度公差±5mm(定尺長度)。

　　力學性能：拉伸試驗屈服強度≥235MPa，抗拉強度≥370MPa，延伸率≥20%;冷彎試驗(彎心直徑3D)90°無裂紋。

　　外觀檢查：焊縫無咬邊、氣孔，鋅層表面無漏鍍、鋅瘤高度≤2mm，涂層無氣泡、剝落。

　　2.智能打標與包裝

　　采用激光打標機標注規格、批次、執行標準等信息，字跡清晰耐磨。成品鋼管兩端加塑料堵頭防護，按長度分類堆放，每垛重量≤25噸，底部用木墊架空防潮。

　　六、關鍵設備與技術優勢

　　生產線配置：唐山華岐擁有10條螺旋焊管生產線，+大可生產Φ1820mm×26mm的大口徑鋼管，年產能達15萬噸。

　　自動化控制：全線配備西門子PLC控制系統，實現成型、焊接、檢測等環節的參數實時監控與閉環調節，生產效率較傳統工藝提升30%。

　　能源管理：采用中頻加熱技術，能耗較傳統燃氣加熱降低25%，同時配備鋅渣回收系統，鋅利用率超98%。

　　七、典型應用與工程案例

　　石油天然氣輸送：Φ1219×18.4mm的Q355B螺旋管應用于中俄東線天然氣管道，設計壓力12MPa，可抵御45℃低溫沖擊。

　　市政給排水：Φ820×10mm的熱鍍鋅螺旋管用于杭州亞運村供水管網，漏損率低于0.8%，壽命達50年以上。

　　海洋工程：Φ630×14mm的3PE防腐螺旋管應用于挪威北海油氣平臺，抗外壓強度突破25MPa，耐鹽霧腐蝕超10000小時。

　　通過以上全流程的精密控制，華岐螺旋管在承壓性能、耐腐蝕壽命等方面達到國際先進水平，成為國內外重大工程的優選材料。在采購時，建議優先選擇華岐授權代理商(如江蘇華岐鋼管，地址：無錫市錫山區春暉路，電話：18861819618)，確保獲得帶GB/T 28897檢測報告的產品。
